TL;DR: Majoritatea micrometrelor au un interval de măsurare standard de doar 25 mm, ceea ce înseamnă că trebuie să alegi instrumentul potrivit dimensiunii piesei tale. Un micrometru pentru piese între 0 și 25 mm nu poate măsura o piesă de 30 mm. Alegerea corectă a intervalului previne erorile și asigură precizia. Acest ghid te va ajuta să înțelegi cum funcționează aceste intervale și cum să selectezi modelul perfect pentru aplicația ta, de la uzinaj general la sarcini de mare precizie.
De ce este crucial intervalul de măsurare al unui micrometru
Când te gândești la un micrometru, probabil îți imaginezi un instrument universal care măsoară orice. În realitate, lucrurile sunt puțin mai nuanțate. Un micrometru funcționează optim doar într-o „fereastră” de măsurare specifică. Gândește-te că fiecare micrometru este ca o cheie fixă, nu ca o cheie franceză; el este proiectat pentru un anumit set de dimensiuni.
Secretul pe care orice profesionist îl cunoaște este „regula celor 25 de milimetri”. Majoritatea micrometrelor mecanice standard, indiferent de dimensiunea lor totală, au o cursă a șurubului micrometric (partea pe care o rotești pentru a măsura) de exact 25 mm. Aceasta înseamnă că un singur instrument nu poate acoperi toate nevoile.
Dacă ai un micrometru de 0-25 mm, acesta este perfect pentru șuruburi mici, bucșe sau axe subțiri. Dacă încerci să măsori un ax de 40 mm cu acest instrument, pur și simplu nu va încăpea. Pentru acel ax, vei avea nevoie de un micrometru cu intervalul 25-50 mm. Acesta din urmă, însă, nu va putea măsura nimic sub 25 mm, deoarece punctul său de plecare (poziția „zero”) este deja la 25 mm.
Ce se întâmplă dacă alegi intervalul greșit
Alegerea unui micrometru cu un interval de măsurare nepotrivit duce la două probleme majore. Prima problemă este evidentă: piesa nu va încăpea între palpatoarele (vârfurile de măsurare) instrumentului. A doua problemă este mai subtilă și mai periculoasă: eroarea de măsurare. Forțarea unei piese prea mari poate deteriora filetul de precizie al micrometrului, compromițându-i permanent acuratețea.
Tipurile de intervale standard și cum le alegi
Lumea micrometrelor este organizată în trepte clare, bazate pe acest principiu al cursei de 25 mm. Cunoașterea acestor intervale te ajută să construiești un set de scule coerent și eficient. Fiecare interval răspunde unor nevoi specifice din atelier sau laborator.
Cel mai comun interval: 0-25 mm
Acesta este punctul de plecare pentru oricine. Micrometrul de 0-25 mm este cel mai versatil și cel mai frecvent utilizat în atelierele mecanice. El acoperă o gamă largă de piese mici, de la grosimea unei table până la diametrul unui burghiu. Dacă abia începi să-ți echipezi atelierul, acesta este primul micrometru pe care ar trebui să-l cumperi.
- Utilizări tipice: Verificarea diametrelor de arbori mici, grosimea șaibelor, dimensiunea rulmenților miniaturali, controlul calității pieselor injectate din plastic.
- Avantaj: Ușor de manevrat, simplu de calibrat cu propriile fețe de măsurare (la zero) și cel mai accesibil ca preț.

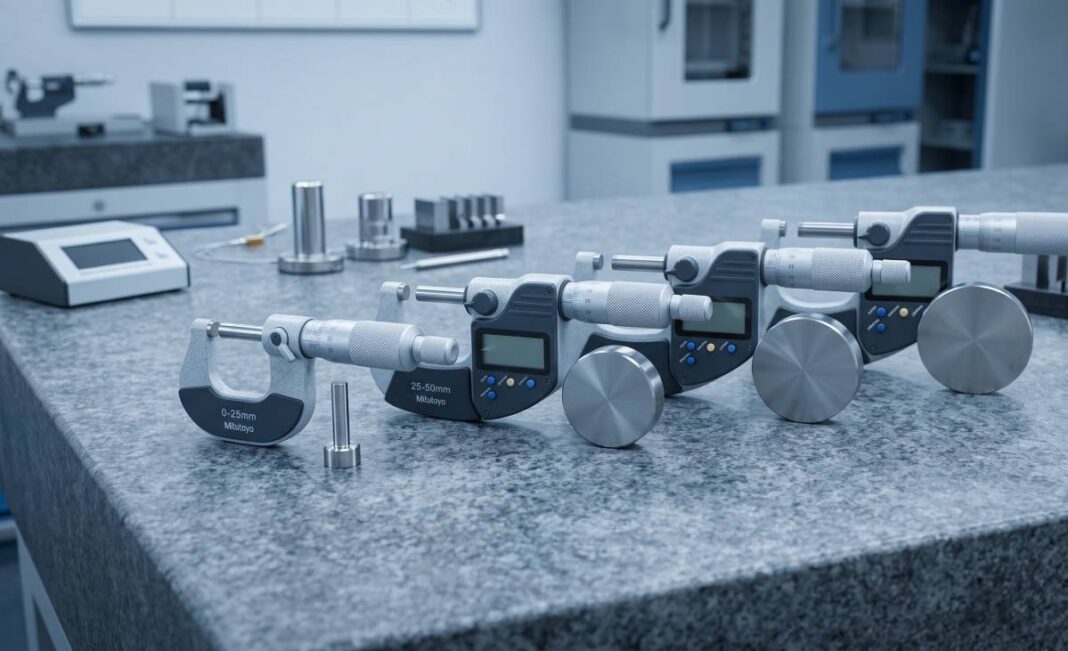

Intervalele succesive: 25-50 mm, 50-75 mm și mai departe
Pe măsură ce dimensiunile pieselor cresc, vei avea nevoie de micrometre din „treapta” următoare. Un micrometru 25-50 mm nu începe de la zero. El este proiectat fizic să măsoare doar în acest interval. Pentru a-l verifica și calibra, aceste micrometre vin însoțite de un etalon de reglaj (o piesă cilindrică de o lungime exactă, de obicei 25 mm).
- Verificarea unui micrometru 25-50 mm: Înainte de utilizare, plasezi etalonul de 25 mm între palpatoare.
- Strângerea controlată: Strângi tamburul până când mecanismul de limitare a forței (clichetul) se activează.
- Citirea rezultatului: Pe tambur ar trebui să citești exact „0”. Dacă nu este zero, folosești cheia specială pentru a ajusta cilindrul gradat până la alinierea corectă.
Acest proces se repetă pentru toate intervalele superioare (50-75 mm, 75-100 mm etc.), fiecare având propriul etalon de reglaj (de 50 mm, 75 mm etc.).
| Interval de măsurare | Dimensiune etalon de reglaj | Exemple de aplicații |
|---|---|---|
| 0-25 mm | Nu necesită (se calibrează la 0) | Grosime sârmă, diametru șuruburi mici |
| 25-50 mm | 25 mm | Diametru axe, rulmenți medii, pistoane |
| 50-75 mm | 50 mm | Diametru arbori cotiți, butuci de roată |
| 75-100 mm | 75 mm | Piese industriale mari, componente hidraulice |
Soluții pentru game largi: micrometrele cu nicovale interschimbabile
Ce faci dacă lucrezi frecvent cu piese de dimensiuni foarte variate? Să cumperi 10 micrometre diferite poate fi costisitor și ineficient. Aici intervin micrometrele cu interval larg de măsurare. Un astfel de instrument, de exemplu un model 0-150 mm, vine cu un singur corp și mai multe nicovale (partea fixă a micrometrului) interschimbabile.
Fiecare nicovală are o lungime diferită și îți permite să acoperi succesiv intervalele 0-25 mm, 25-50 mm, 50-75 mm și așa mai departe, folosind același mecanism de măsurare. Acestea sunt soluții excelente pentru atelierele de reparații sau pentru echipele de mentenanță, unde diversitatea pieselor este mare. Oferta de pe micron-tools.ro include astfel de seturi versatile, adaptate nevoilor profesioniștilor.
Cum influențează tipul de micrometru intervalul de măsurare
Nu doar dimensiunea contează, ci și forma. Intervalele standard se aplică în principal micrometrelor de exterior, dar principiul se adaptează și pentru alte tipuri de măsurători. Forma instrumentului este dictată de geometria piesei pe care trebuie să o măsori.
Micrometrele de interior
Micrometrele de interior sunt folosite pentru a măsura diametrul găurilor, alezajelor sau distanța dintre două suprafețe paralele interne. Acestea vin în două variante principale:
- Micrometre de interior cu 3 puncte de contact: Aceste instrumente sunt ideale pentru măsurarea precisă a diametrelor găurilor. Intervalele lor sunt mai restrânse (de exemplu, 20-25 mm, 25-30 mm), dar oferă o centrare automată și o precizie excelentă.
- Micrometre de interior tip vergea: Acestea arată ca niște tije extensibile și acoperă intervale mult mai mari, de la 50 mm până la peste 1000 mm. Ele funcționează prin adăugarea unor prelungitoare calibrate la unitatea de măsură principală.
Micrometrele de adâncime
Aceste micrometre sunt proiectate pentru a măsura adâncimea găurilor, a canalelor sau a treptelor de pe o piesă. Baza micrometrului se așază pe suprafața de referință, iar tija de măsurare coboară până atinge fundul elementului măsurat. Similar cu cele de exterior, acestea vin adesea în seturi cu tije interschimbabile pentru a acoperi intervale diferite (de exemplu, 0-100 mm cu 4 tije: 0-25, 25-50, 50-75, 75-100 mm).
Alegerea intervalului corect este, în final, un exercițiu de planificare. Analizează dimensiunile tipice ale pieselor cu care lucrezi. Începe cu un micrometru de 0-25 mm și extinde-ți colecția pe măsură ce apar noi nevoi. Un set de micrometre 0-100 mm (format din 4 instrumente) acoperă majoritatea aplicațiilor dintr-un atelier mecanic generalist și reprezintă o investiție inteligentă pe termen lung.
Întrebare?
Pot folosi un micrometru 50-75 mm pentru a măsura o piesă de 48 mm?
Întrebare?
Ce înseamnă rezoluția de 0,01 mm a unui micrometru?
Întrebare?
De ce este importantă calibrarea cu un etalon de reglaj?
Răspuns.
Nu, un micrometru cu intervalul 50-75 mm nu poate măsura piese mai mici de 50 mm deoarece punctul său zero este setat la această valoare.
Răspuns.
Rezoluția de 0,01 mm indică cea mai mică diviziune pe care o poate afișa instrumentul, adică o sutime de milimetru.
Răspuns.
Calibrarea cu un etalon de reglaj asigură că punctul de plecare al micrometrului (de ex. 25 mm, 50 mm) este corect, eliminând erorile sistematice.
